ВЫСОКОВОЛЬТНЫЕ КЕРАМИЧЕСКИЕ КОНДЕНСАТОРЫ С ВИНТОВЫМИ ВЫВОДАМИ.

HVC Capacitor предлагает серию HVCT8G — идеальную замену «plug-and-play» для снятых с производства (EOL) устаревших конденсаторов, таких как серия Murata DHS, серии TDK UHV/FHV, Vishay и AVX. В отличие от стандартных конденсаторов Z5U, HVC использует керамику военного класса N4700 (T3M) Class 1 для низких потерь и высокой стабильности.

Технические характеристики

СЕРИЯ HVCT8G — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

HVC Capacitor предлагает серию HVCT8G — окончательную прямую замену для прекращенных (EOL) устаревших конденсаторов, таких как серия Murata DHS, серии TDK UHV/FHV, Vishay и AVX. В отличие от стандартных конденсаторов Z5U, HVC использует военный керамический диэлектрик на основе стронция N4700 (T3M) Класс 1 для низкого коэффициента рассеяния и высокой стабильности. Монтаж на винтовых клеммах, литой эпоксидный корпус, латунные посеребренные клеммы. Доступно от 10 кВ постоянного тока до 150 кВ постоянного тока, от 100 пФ до 20 000 пФ.

Применение

В основном используются в схемах с высоким пиковым током и высокой частотой повторения — высоковольтные удвоители, защита от напряжения, развязывающие цепи, лазерные генераторы, коммутационные цепи, сварочное оборудование, накопление постоянного тока, высокочастотная связь, фильтрация переменного и постоянного тока.

Характеристики

  • ✓Низкий коэффициент рассеяния 0,1 % при 20–1000 кГц
  • ✓Керамический диэлектрик класса 1 N4700 (T3M) на основе стронция
  • ✓Пренебрежимо малый пьезоэлектрический / электрострикционный эффект
  • ✓Монтаж с винтовыми выводами (латунь, серебрение)
  • ✓Литый эпоксидный корпус, керамические элементы класса 1
Номинальное напряжение10 000 – 150 000 В DC (4 000 – 60 000 В RMS)
Диапазон ёмкости100 пФ – 20 000 пФ
Допуск ёмкости±10% (K), ±20% (M)
Керамический диэлектрикN4700 (T3M) класс 1 на основе стронция (основной) · Y5U / Y5P / Y5V / Y5T / X7R (класс 2)
Тангенс угла потерьN4700: 1×10⁻³ при 1 кГц · 0,1 % при 20–1000 кГц
Сопротивление изоляцииНе менее 200 000 МОм при 25 °C
Порог короны5 пКл при номинальном напряжении переменного тока
Электрическая прочность150% номинального напряжения в масле (ток заряда ограничен до 5 мА)
Рабочая температура−30…+85 °C (N4700, Y5S, Y5T, Y5U, Y5V) · −30…+125 °C (X7R)
TerminalРезьбовой вывод — M4 / M5 / NO.8-32 UNC · латунь, серебрение
Диаметр корпуса30–80 мм
Рассеиваемая мощностьПревышение температуры не более 25 °C над окружающей средой, измеряется на корпусе
Стандартный срок поставки5 недель · индивидуальные спецификации доступны по запросу

Типичные применения

ГДЕ ПРИМЕНЯЮТСЯ КОНДЕНСАТОРЫ С ВИНТОВЫМИ ВЫВОДАМИ.

Высоковольтные источники питания

Высоковольтные источники питания

СО₂-лазер

СО₂-лазер

Рентген и медицина

Рентген и медицина

Сварка

Сварка

Импульсная мощность

Импульсная техника

ВЧ и радио

ВЧ и радио

Габаритные размеры

РАЗМЕРЫ И МОНТАЖ.

Конденсатор HVCT8G с винтовыми выводами: изделие и габаритный чертёж

D — диаметр корпуса

30–80 мм

H — толщина

14–91 мм

L — длина

18–96 мм

M — резьба

M4 / M5 / NO.8-32 UNC

Конденсатор doorknob с винтовыми клеммами, серия HVCT8G. Диаметр корпуса 30–80 мм, толщина (H) 14–91 мм, длина клеммы 19–96 мм с винтовым шпилькой M4/M5/NO.8-32 UNC. Латунная клемма, посеребренная.

Руководства по прямой замене

ЗАМЕНА MURATA · TDK · VISHAY · AVX.

Серия HVCT8G разработана как прямая замена «pin-to-pin» для всех основных семейств конденсаторов с винтовыми выводами, снятых с производства или труднодоступных. Каждый из приведенных ниже руководств охватывает полное перекрестное сравнение, соответствие диэлектриков и инженерные примечания для этого бренда.

Murata

DHS · DHK · DHC

Murata прекратила производство своей линейки высоковольтных керамических конденсаторов DHS/DHR в 2018 году. HVCT8G заменяет весь портфель DHS doorknob с диэлектриком N4700, эквивалентным или лучшим DF.

Руководство по прямой замене DHS/DHR →Перекрёстная замена DHS по моделям →Стандарт инженерного класса →

Vishay

715C · 660R

HVCT8G является предпочтительной заменой для серий керамических конденсаторов с винтовыми клеммами Vishay 715C (10–50 кВ) и 660R — те же напряжение, емкость и резьба M4/M5 при более низкой стоимости и коротких сроках поставки.

Руководство по замене 715C и 660R →

TDK

UHV · FHV

Конденсаторы с винтовыми клеммами TDK UHV/FHV остаются доступными, но дорогими и с длительными сроками поставки. HVCT8G предлагает перекрестную ссылку 1:1 UHV/FHV со стандартным сроком поставки 5 недель и бесплатными образцами.

Технический обзор HVC против TDK →Инженерный FAQ по TDK →Решение проблемы дефицита TDK →

AVX

HP · HD

Компания AVX покинула рынок высоковольтных конденсаторов с винтовыми выводами в октябре 2018 года. Модель HVCT8G заменяет серии AVX HP (15–100 кВ) и HD, имея соответствующие размеры и диэлектрик N4700.

Технический обзор HVC против AVX →Инженерный FAQ по AVX →

Полная перекрёстная замена HVCT8G

ПОЛНАЯ ТАБЛИЦА АРТИКУЛОВ И ПРЯМОЙ ЗАМЕНЫ.

203 стандартных номера деталей HVCT8G с перекрестной ссылкой 1:1 на серии Murata DHS, Vishay 715C, TDK UHV/FHV и AVX HP. Стандартный срок поставки: 5 недель. Индивидуальные спецификации доступны по запросу.

№Артикул HVCДиэлектрикНоминалЁмкость (пФ)Допуск (%)Диаметр (мм)H (мм)L (мм)TerminalПрямая замена
1HVCT8G-10KV-DL30-561KN470010 кВ560±10%301519M4
MURATA:DHS4E4A561KC2BDHS4E4A561MCXB
2HVCT8G-10KV-DL30-102KN470010 кВ1000±10%301519M4
VISHAY:715C10KTD10
3HVCT8G-10KV-DL30-122KN470010 кВ1200±10%301519M4
MURATA:DHS4E4A122KH2BDHS4E4A122MHXB
4HVCT8G-10KV-DL40-222KN470010 кВ2200±10%401519M4
VISHAY:715C10KTD22
5HVCT8G-10KV-DL40-282KN470010 кВ2800±10%401418M4
MURATA:DHS4E4A282KL2BDHS4E4A282MLXB
6HVCT8G-10KV-E30-322MY5U10 кВ3200±20%301519M4
VISHAY:715CPP103DK322Z
7HVCT8G-10KV-E40-472MY5U10 кВ4700±20%401519M4
VISHAY:715C10KTD47
8HVCT8G-10KV-DL50-502MN470010 кВ5000±20%501418M4
MURATA:DHS4E4A502KR2BDHS4E4A502MRXBVISHAY:715C10KTD50
9HVCT8G-10KV-E40-562MY5U10 кВ5600±20%401418M4
VISHAY:715C10KTT56
10HVCT8G-10KV-DL60-802MN470010 кВ8000±20%601419M5
MURATA:DHS4E4A802KT2BVISHAY:715C10KTD80
11HVCT8G-10KV-E50-103MY5U10 кВ10000±20%501419M4
—
12HVCT8G-10KV-E60-203MY5U10 кВ20000±20%601419M5
—
13HVCT8G-15KV-DL30-251KN470015 кВ250±10%301923M4
—
14HVCT8G-15KV-DL30-291KN470015 кВ290±10%301923M4
—
15HVCT8G-15KV-DL30-371KN470015 кВ370±10%301822M4
MURATA:DHS4E4C371KC2BDHS4E4C371MCXB
16HVCT8G-15KV-DL30-501KN470015 кВ500±10%301620M4
AVX:HD300X0501M
17HVCT8G-15KV-DL30-561KN470015 кВ560±10%301519M4
AVX:HP30EX0561M
18HVCT8G-15KV-DL30-781KN470015 кВ780±10%301620M4
AVX:HP30EX0751M
19HVCT8G-15KV-DL30-102KN470015 кВ1000±10%301519M4
VISHAY:715C15KTD10AVX:HP30EX0102M
20HVCT8G-15KV-DL30-112KN470015 кВ1100±10%301418M4
MURATA:DHS4E4C112KH2BDHS4E4C112MHXB
21HVCT8G-15KV-DL30-122KN470015 кВ1200±10%301519M4
—
22HVCT8G-15KV-DL40-152KN470015 кВ1500±10%401822M4
VISHAY:715C15DKD15AVX:HP40EX0152M
23HVCT8G-15KV-DL40-182KN470015 кВ1800±10%401519M4
MURATA:DHS4E4C192KL2BDHS4E4C192MLXB
24HVCT8G-15KV-DL40-192KN470015 кВ1900±10%401519M4
—
25HVCT8G-15KV-E30-202MY5U15 кВ2000±20%301721M4
VISHAY:715C15DKD20AVX:HP40EX0202M
26HVCT8G-15KV-E30-222MY5U15 кВ2200±20%301620M4
—
27HVCT8G-15KV-E30-252MY5U15 кВ2500±20%301519M4
AVX:HP50EX0252M
28HVCT8G-15KV-E30-272MY5U15 кВ2700±20%301519M4
AVX:HP50EX0272M
29HVCT8G-15KV-E30-302MY5U15 кВ3000±20%301519M4
—
30HVCT8G-15KV-DL55-322KN470015 кВ3200±10%551722M5
VISHAY:715C15DKD32
31HVCT8G-15KV-E30-332MY5U15 кВ3300±20%301519M4
VISHAY:715C15DKD33715C15KTD33
32HVCT8G-15KV-E30-342MY5U15 кВ3400±20%301519M4
MURATA:DHS4E4C342MRXBDHS4E4C342KR2B
33HVCT8G-15KV-E40-372MY5U15 кВ3700±20%401519M4
AVX:HP60EX0372M
34HVCT8G-15KV-E40-402MY5U15 кВ4000±20%401519M4
AVX:HP60EX0402M
35HVCT8G-15KV-E40-472MY5U15 кВ4700±20%401519M4
VISHAY:715C15DKD47
36HVCT8G-15KV-E40-502MY5U15 кВ5000±20%401519M4
AVX:HP60EX0502M
37HVCT8G-15KV-E40-532MY5U15 кВ5300±20%401519M4
—
38HVCT8G-15KV-DL60-532MN470015 кВ5300±20%601520M5
MURATA:DHS4E4C532KT2BDHS4E4C532MTXBVISHAY:715C15KTD53
39HVCT8G-15KV-E40-562MY5U15 кВ5600±20%401519M4
AVX:HP60EX0562M
40HVCT8G-15KV-E50-702MY5U15 кВ7000±20%501519M4
TDK:FHV-153AN
41HVCT8G-15KV-E50-103MY5U15 кВ10000±20%501519M4
VISHAY:715C15DKS10
42HVCT8G-20KV-DL30-201KN470020 кВ200±10%301721M4
TDK:UHV-221A
43HVCT8G-20KV-DL30-281KN470020 кВ280±10%301822M4
MURATA:DHS4E4D281KC2BDHS4E4D281MCXB
44HVCT8G-20KV-DL30-401KN470020 кВ400±10%301620M4
TDK:UHV-222A
45HVCT8G-20KV-DL30-501KN470020 кВ500±10%301923M4
VISHAY:715C20DKT50715CPP203BM501ZAVX:HP30EY0501M
46HVCT8G-20KV-DL30-561KN470020 кВ560±10%301923M4
VISHAY:715C20KTT56AVX:HP30EY0561M
47HVCT8G-20KV-DL30-601KN470020 кВ600±10%301822M4
MURATA:DHSF44D601ZD2BDHSF44D601ZDXBVISHAY:715CPP203BM601Z
48HVCT8G-20KV-DL30-701KN470020 кВ700±10%301721M4
TDK:UHV-223A
49HVCT8G-20KV-DL30-751KN470020 кВ750±10%301822M4
AVX:HP30EY0751M
50HVCT8G-20KV-DL30-881KN470020 кВ880±10%301721M4
MURATA:DHS4E4D881MHXBHVCA:NXT3M881K20KV
51HVCT8G-20KV-DL30-102KN470020 кВ1000±10%302024M4
MURATA:DHSF44D102ZH2BDHSF44D102ZHXBTDK:UHV-224AVISHAY:715C20DKD10715C20KTD10AVX:HP40EY0102M
52HVCT8G-20KV-DL40-132KN470020 кВ1300±10%401923M4
VISHAY:715C20DKD13AVX:HP40EY0132M
53HVCT8G-20KV-DL40-142KN470020 кВ1400±10%401822M4
MURATA:DHS4E4D142KL2BDHS4E4D142MLXBVISHAY:715C20KTD14TDK:UHV-1A
54HVCT8G-20KV-DL40-152KN470020 кВ1500±10%401822M4
AVX:HP40EY0152M
55HVCT8G-20KV-DL40-172KN470020 кВ1700±10%401721M4
TDK:FHV-1AN
56HVCT8G-20KV-E40-182MY5U20 кВ1800±20%402033M4
—
57HVCT8G-20KV-DL50-202KN470020 кВ2000±10%501721M4
AVX:HP50EY0202M
58HVCT8G-20KV-DL50-222KN470020 кВ2200±10%501721M4
AVX:HP50EY0222M
59HVCT8G-20KV-DL50-242KN470020 кВ2400±10%502024M4
MURATA:DHSF44D242ZN2BDHSF44D242ZNXB
60HVCT8G-20KV-DL50-252KN470020 кВ2500±10%501721M4
MURATA:DHS4E4D252KR2BDHS4E4D252MRXBVISHAY:715C20DKD25AVX:HP50EY0252MTDK:UHV-2A
61HVCT8G-20KV-DL50-282KN470020 кВ2800±10%501822M4
—
62HVCT8G-20KV-DL50-302KN470020 кВ3000±10%501822M4
AVX:HP60EY0302MTDK:FHV-2AN
63HVCT8G-20KV-DL50-332KN470020 кВ3300±10%501923M4
MURATA:DHSF44D332ZR2BDHSF44D332ZRXB
64HVCT8G-20KV-E40-332MY5U20 кВ3300±20%401822M4
VISHAY:715C20DKD33AVX:HP60EY0332M
65HVCT8G-20KV-DL50-372KN470020 кВ3700±10%501822M4
AVX:HP60EY0372M
66HVCT8G-20KV-DL50-402KN470020 кВ4000±10%501721M4
—
67HVCT8G-20KV-E50-472MY5U20 кВ4700±20%501822M4
MURATA:DHS4E4D402KT2BDHS4E4D402MTXBTDK:UHV-3AAVX:HP60EY0402MHW60EY0402MVISHAY:715C20KTD40715C20DKD47
68HVCT8G-20KV-DL60-482KN470020 кВ4800±10%601923M5
MURATA:DHSF44D482ZT2BDHSF44D482ZTXB
69HVCT8G-20KV-DL60-522MN470020 кВ5200±20%601722M5
TDK:FHV-3AN
70HVCT8G-20KV-DL60-562MN470020 кВ5600±20%601722M5
VISHAY:715C20KTT56AVX:HP30EY0561M
71HVCT8G-20KV-E50-682MY5U20 кВ6800±20%501721M4
VISHAY:715C20DKD68
72HVCT8G-20KV-E60-103MY5U20 кВ10000±20%601822M5
—
73HVCT8G-30KV-DL30-191KN470030 кВ190±10%302630M4
MURATA:DHS4E4F191KC2BDHS4E4F191MCXB
74HVCT8G-30KV-DL30-201KN470030 кВ200±10%301923M4
TDK:UHV-231A
75HVCT8G-30KV-DL30-261KN470030 кВ260±10%301923M4
VISHAY:715CBP303AN261Z
76HVCT8G-30KV-DL30-401KN470030 кВ400±10%301923M4
VISHAY:715C30KTT40TDK:UHV-232A
77HVCT8G-30KV-DL30-461KN470030 кВ460±10%302024M4
MURATA:DHSF44F461ZD2BDHSF44F461ZDXBVISHAY:715CPP303BN461Z
78HVCT8G-30KV-DL30-501KN470030 кВ500±10%301923M4
VISHAY:715C30DKT50
79HVCT8G-30KV-DL30-561KN470030 кВ560±10%301923M4
AVX:HP30E30561M
80HVCT8G-30KV-DL30-581KN470030 кВ580±10%302024M4
VISHAY:715CY5PPB303BN581M
81HVCT8G-30KV-DL30-591KN470030 кВ590±10%302428NO.8-32UNC
MURATA:DHS4E4F591KH2BDHS4E4F591MHXB
83HVCT8G-30KV-DL30-701KN470030 кВ700±10%301923M4
TDK:UHV-233A
84HVCT8G-30KV-DL30-781KN470030 кВ780±10%302024M4
MURATA:DHSF44F781ZH2BDHSF44F781ZHXB
85HVCT8G-30KV-DL40-821KN470030 кВ820±10%402226M4
AVX:HP40E30821M
86HVCT8G-30KV-DL40-941KN470030 кВ940±10%402226M4
MURATA:DHS4E4F941KL2BDHS4E4F941MLXBTDK:UHV-4A
87HVCT8G-30KV-DL40-102KN470030 кВ1000±10%402226M4
VISHAY:715C30DKD10AVX:HP40E30102M
88HVCT8G-30KV-DL40-1121KN470030 кВ1120±10%402125M4
AVX:HP40E31121M
89HVCT8G-30KV-DL40-122KN470030 кВ1200±10%402024M4
TDK:FHV-4AN
90HVCT8G-30KV-DL40-152KN470030 кВ1500±10%402024M4
AVX:HP50E30152M
91HVCT8G-30KV-DL50-172KN470030 кВ1700±10%502226M4
MURATA:DHS4E4F172KR2BDHS4E4F172MRXBAVX:HP50E30172MTDK:UHV-5A
92HVCT8G-30KV-DL50-182KN470030 кВ1800±10%502024M4
MURATA:DHSF44F182ZN2BDHSF44F182ZNXB
93HVCT8G-30KV-DL50-202KN470030 кВ2000±10%501923M4
AVX:HP50E30202M
94HVCT8G-30KV-DL50-212KN470030 кВ2100±10%501923M4
TDK:FHV-5AN
95HVCT8G-30KV-DL50-222KN470030 кВ2200±10%502024M4
—
96HVCT8G-30KV-DL50-242KN470030 кВ2400±10%501923M4
—
97HVCT8G-30KV-E50-252MY5U30 кВ2500±20%502933M4
MURATA:DHSF44F252ZR2BDHSF44F252ZRXBVISHAY:715C30DKD25
98HVCT8G-30KV-DL55-272KN470030 кВ2700±10%551924M5
MURATA:DHS4E4F272KT2BDHS4E4F272MTXBVISHAY:715C30KTD27TDK:UHV-6AAVX:HP60E30272M
99HVCT8G-30KV-DL55-302KN470030 кВ3000±10%552025M5
AVX:HP60E30302M
100HVCT8G-30KV-E40-332MY5U30 кВ3300±20%401923M4
VISHAY:715C30DKD33AVX:HP60E30332M
101HVCT8G-30KV-E40-352MY5U30 кВ3500±20%381923M4
TDK:FHV-6AN
102HVCT8G-30KV-DL55-362KN470030 кВ3600±10%551823M5
MURATA:DHSF44F362ZT2BDHSF44F362ZTXB
103HVCT8G-30KV-DL55-372KN470030 кВ3700±10%551823M5
—
104HVCT8G-30KV-DL55-402KN470030 кВ4000±10%551823M5
VISHAY:715C30KTT40
105HVCT8G-30KV-DL55-472MN470030 кВ4700±20%551924M5
VISHAY:715C30DKD47
106HVCT8G-30KV-E50-532MY5U30 кВ5300±20%501923M4
—
107HVCT8G-30KV-E50-592MY5U30 кВ5900±20%501923M4
VISHAY:715C30KTT59
108HVCT8G-40KV-DL30-101KN470040 кВ100±10%302933M4
TDK:UHV-241A
109HVCT8G-40KV-DL30-141KN470040 кВ140±10%302731M4
MURATA:DHS4E4G141KC2BDHS4E4G141MCXB
110HVCT8G-40KV-DL30-151KN470040 кВ150±10%302630M4
—
111HVCT8G-40KV-DL30-181KN470040 кВ180±10%302731M4
VISHAY:715CBP403AP181Z
112HVCT8G-40KV-DL30-201KN470040 кВ200±10%302529M4
TDK:UHV-242A
113HVCT8G-40KV-DL30-301KN470040 кВ300±10%302428M4
VISHAY:715C40DKT30
114HVCT8G-40KV-DL30-331KN470040 кВ330±10%302529M4
—
115HVCT8G-40KV-DL30-391KN470040 кВ390±10%302731M4
AVX:HP30E40391M
116HVCT8G-40KV-DL30-341KN470040 кВ340±10%302529M4
MURATA:DHSF44G341ZD2BDHSF44G341ZDXBVISHAY:715CPP403BP341Z
117HVCT8G-40KV-DL30-401KN470040 кВ400±10%302630M4
TDK:UHV-243A
118HVCT8G-40KV-DL30-441KN470040 кВ440±10%302630M4
MURATA:DHS4E4G441KH2BDHS4E4G441MHXB
119HVCT8G-40KV-DL30-501KN470040 кВ500±10%302630M4
VISHAY:715C40DKT50
120HVCT8G-40KV-DL30-571KN470040 кВ570±10%302529M4
MURATA:DHSF44G571ZH2BDHSF44G571ZHXB
121HVCT8G-40KV-DL30-561KN470040 кВ560±10%302529M4
—
122HVCT8G-40KV-DL40-701KN470040 кВ700±10%403236M4
MURATA:DHS4E4G701KL2BDHS4E4G701MLXBTDK:UHV-7A
123HVCT8G-40KV-DL40-751KN470040 кВ750±10%402630M4
AVX:HP40E40751M
124HVCT8G-40KV-DL40-781KN470040 кВ780±10%402630M4
VISHAY:715C40DKT78
125HVCT8G-40KV-DL40-841KN470040 кВ840±10%402529M4
—
126HVCT8G-40KV-DL40-851KN470040 кВ850±10%402529M4
TDK:FHV-7AN
127HVCT8G-40KV-E30-921MY5U40 кВ920±20%302529M4
MURATA:DHSF44G921ZLXB
128HVCT8G-40KV-DL40-102KN470040 кВ1000±10%402529M4
VISHAY:715C40DKD10715C40KTD10AVX:HP50E40102M
129HVCT8G-40KV-DL50-122KN470040 кВ1200±10%502530M4
—
130HVCT8G-40KV-DL50-132KN470040 кВ1300±10%503236M4
MURATA:DHS4E4G132KR2BDHSF44G132ZN2BDHS4E4G132MRXBTDK:UHV-8AVISHAY:715C40KTD13
131HVCT8G-40KV-DL50-142KN470040 кВ1400±10%502428M4
AVX:HP50E40142MVISHAY:715C40KTT14
132HVCT8G-40KV-DL50-152KN470040 кВ1500±10%502630M4
TDK:FHV-8AN
133HVCT8G-40KV-E40-162MY5U40 кВ1600±20%402630M4
VISHAY:715C40DKD16
134HVCT8G-40KV-DL50-172KN470040 кВ1700±10%502327M4
AVX:HP60E40172M
135HVCT8G-40KV-DL50-192KN470040 кВ1900±10%502529M4
MURATA:DHSF44G192ZR2BDHSF44G192ZRXB
136HVCT8G-40KV-DL55-202KN470040 кВ2000±10%552530M5
MURATA:DHS4E4G202KT2BDHS4E4G202MTXBAVX:HP60E40202MTDK:UHV-9A
137HVCT8G-40KV-DL60-202KN470040 кВ2000±10%602934M5
—
138HVCT8G-40KV-DL55-222KN470040 кВ2200±10%552429M5
—
139HVCT8G-40KV-DL55-242KN470040 кВ2400±10%552631M5
AVX:HP60E40242M
140HVCT8G-40KV-E50-252MY5U40 кВ2500±20%502933M4
VISHAY:715C40DKD25
141HVCT8G-40KV-DL60-272KN470040 кВ2700±10%602530M5
MURATA:DHSF44G272ZT2BDHSF44G272ZTXB
142HVCT8G-40KV-DL60-302KN470040 кВ3000±10%602631M5
VISHAY:715C40DKD33
143HVCT8G-40KV-E55-332MY5U40 кВ3300±20%552631M5
—
144HVCT8G-40KV-E55-442MY5U40 кВ4400±20%552530M5
VISHAY:715C40KTT44
145HVCT8G-40KV-DL70-502MN470040 кВ5000±20%706570M5
Параллельное соединение двух чипов
146HVCT8G-40KV-DL70-602MN470040 кВ6000±20%706570M5
Параллельное соединение двух чипов
147HVCT8G-40KV-DL70-682MN470040 кВ6800±20%706570M5
Параллельное соединение двух чипов
148HVCT8G-40KV-DL70-702MN470040 кВ7000±20%706570M5
Параллельное соединение двух чиповVISHAY:715C40KTT70
149HVCT8G-40KV-DL70-802MN470040 кВ8000±20%706570M5
Параллельное соединение двух чипов
150HVCT8G-40KV-E70-103MY5U40 кВ10000±20%706570M5
Параллельное соединение двух чипов
151HVCT8G-40KV-E70-153MY5U40 кВ15000±20%706570M5
Параллельное соединение двух чипов
152HVCT8G-50KV-DL30-101KN470050 кВ100±10%302933M4
TDK:UHV-251A
153HVCT8G-50KV-DL30-201KN470050 кВ200±10%303135M4
VISHAY:715C50KTT20M4TDK:UHV-252A
154HVCT8G-50KV-DL30-281KN470050 кВ280±10%303236M4
AVX:HP30E50281M
155HVCT8G-50KV-DL30-341KN470050 кВ340±10%302933M4
—
156HVCT8G-50KV-DL30-401KN470050 кВ400±10%303034M4
TDK:UHV-253A
157HVCT8G-50KV-DL30-411KN470050 кВ410±10%303034M4
AVX:HP40E50411M
158HVCT8G-50KV-DL40-501KN470050 кВ500±10%403034M4
AVX:HP40E50501M
159HVCT8G-50KV-DL40-561KN470050 кВ560±10%403236M4
VISHAY:715C50KTT56M5AVX:HP40E50561MTDK:UHV-10A
160HVCT8G-50KV-DL40-701KN470050 кВ700±10%403236M4
VISHAY:715C50KTT70M5TDK:FHV-10AN
161HVCT8G-50KV-DL40-751KN470050 кВ750±10%403236M4
AVX:HP50E50751M
162HVCT8G-50KV-DL40-851KN470050 кВ850±10%402832M4
AVX:HP50E50851M
163HVCT8G-50KV-DL50-911KN470050 кВ910±10%503135M4
—
164HVCT8G-50KV-DL50-102KN470050 кВ1000±10%502933M4
VISHAY:715C50KTD10M5AVX:HP50E50102MTDK:UHV-11A
165HVCT8G-50KV-DL55-132KN470050 кВ1300±10%552934M5
VISHAY:715C50KTD13M5TDK:FHV-11AN
166HVCT8G-50KV-DL55-1351KN470050 кВ1350±10%552833M5
AVX:HP60E51351M
167HVCT8G-50KV-DL55-142KN470050 кВ1400±10%552934M5
—
168HVCT8G-50KV-DL55-152KN470050 кВ1500±10%553035M5
AVX:HP60E50152M
169HVCT8G-50KV-DL55-1651KN470050 кВ1650±10%552833M5
AVX:HP60E51651M
170HVCT8G-50KV-DL55-172KN470050 кВ1700±10%552833M5
TDK:UHV-12AVISHAY:715C50KTD17M5
171HVCT8G-50KV-DL60-202KN470050 кВ2000±10%602934M5
—
172HVCT8G-50KV-DL60-212KN470050 кВ2100±10%602934M5
TDK:FHV-12AN
173HVCT8G-50KV-DL60-232KN470050 кВ2300±10%603237M5
—
174HVCT8G-50KV-DL60-252KN470050 кВ2500±10%603035M5
—
175HVCT8G-50KV-DL60-272KN470050 кВ2700±10%602833M5
—
176HVCT8G-50KV-DL70-372KN470050 кВ3700±10%702833M5
—
177HVCT8G-50KV-DL80-502MN470050 кВ5000±20%807580M5
Параллельное соединение двух чипов
178HVCT8G-50KV-DL80-602MN470050 кВ6000±20%807580M5
Параллельное соединение двух чипов
179HVCT8G-50KV-DL80-802MN470050 кВ8000±20%807580M5
Параллельное соединение двух чипов
180HVCT8G-60KV-DL50-501KN470060 кВ500±10%503439M4
—
181HVCT8G-60KV-DL50-651KN470060 кВ650±10%503842M4
—
182HVCT8G-60KV-DL50-701KN470060 кВ700±10%503641M4
—
183HVCT8G-60KV-DL50-851KN470060 кВ850±10%503641M4
—
184HVCT8G-60KV-DL55-102KN470060 кВ1000±10%553641M5
—
185HVCT8G-60KV-DL55-122KN470060 кВ1200±10%553641M5
—
186HVCT8G-60KV-DL55-142KN470060 кВ1400±10%553641M5
—
187HVCT8G-60KV-DL60-202KN470060 кВ2000±10%603641M5
—
188HVCT8G-60KV-DL80-402KN470060 кВ4000±10%809196M5
Параллельное соединение двух чипов
189HVCT8G-70KV-E80-103MY5U70 кВ10000±20%809196M5
Параллельное соединение двух чипов
190HVCT8G-80KV-DL60-202KN470080 кВ2000±10%603944M5
Последовательное соединение двух чипов
191HVCT8G-80KV-DL80-502MN470080 кВ5000±20%809196M5
Параллельное соединение двух чипов
192HVCT8G-100KV-DL60-501KN4700100 кВ500±10%603944M5
Последовательное соединение двух чипов
193HVCT8G-100KV-DL60-681KN4700100 кВ680±10%604146M5
Последовательное соединение двух чипов
194HVCT8G-100KV-DL60-701KN4700100 кВ700±10%604045M5
Последовательное соединение двух чипов
195HVCT8G-100KV-DL60-751KN4700100 кВ750±10%604247M5
Последовательное соединение двух чипов
196HVCT8G-100KV-DL60-821KN4700100 кВ820±10%604045M5
Последовательное соединение двух чипов
197HVCT8G-100KV-DL60-102KN4700100 кВ1000±10%604146M5
Последовательное соединение двух чипов
198HVCT8G-100KV-DL60-202KN4700100 кВ2000±10%603944M5
Последовательное соединение двух чипов
199HVCT8G-100KV-E60-302MY5U100 кВ3000±20%604146M5
Последовательное соединение двух чипов
200HVCT8G-120KV-DL60-102KN4700120 кВ1000±10%605358M5
Последовательное соединение двух чипов
201HVCT8G-150KV-DL60-801KN4700150 кВ800±10%604752M5
Последовательное соединение двух чипов
202HVCT8G-10KVAC-DL30-101KN470010 кВ AC100±10%301620M4
MURATA:DHK3VA4101KB8B
203HVCT8G-10KVAC-DL30-501KN470010 кВ AC500±10%301520M4
MURATA: DHK3VA4501KH8B
204HVCT8G-10KVAC-DL30-102KN470010 кВ AC1000±10%301520M4
MURATA:DHK3VA4102KM8BTDK:FD-12AU

Серия HVCT8G: высоковольтный керамический конденсатор с винтовыми выводами — даташит (PDF)

Полный чертёж, размеры D/H/L/M и таблица артикулов. 7 страниц, на английском.

Скачать даташит

Производство / полный цикл на своей площадке

ОТ ПОРОШКА N4700 ДО ГОТОВОГО ВИНТОВЫМИ ВЫВОДАМИ-КОНДЕНСАТОРА.

Каждый конденсатор HVCT8G производится на собственном заводе HVC площадью 6 000 м²: порошок диэлектрика класса 1 N4700 (T3M) прессуется всухую на гидравлических прессах, проходит инспекцию как «зеленое тело» перед спеканием, затем формуются эпоксидной смолой и маркируются лазером полным номером детали EIA перед выходным контролем.

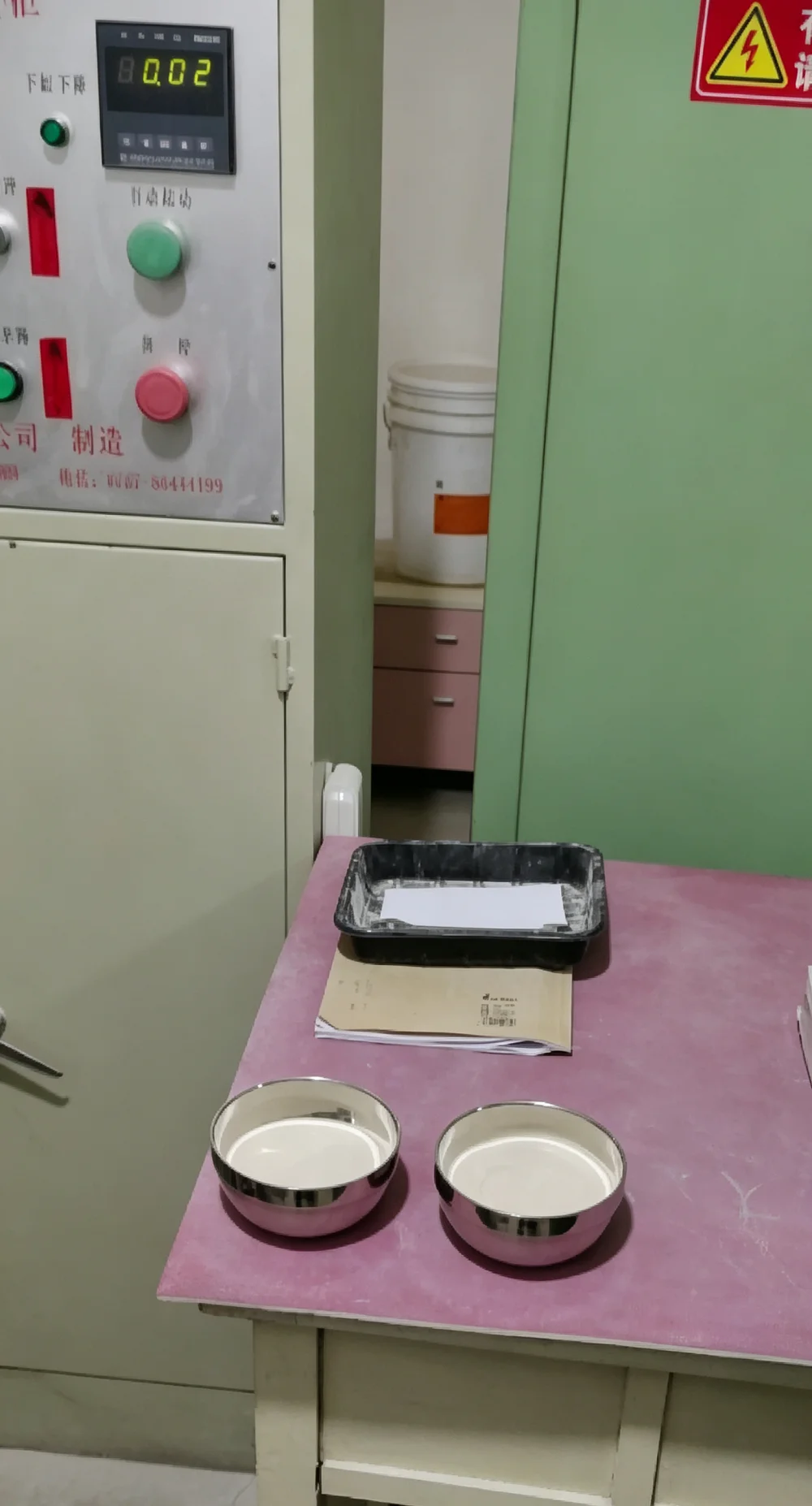

Керамический диэлектрический порошок класса 1 N4700, приготовленный на производственной линии HVC
01 / PROCESS

Диэлектрический порошок

Диэлектрический порошок на основе стронция N4700 (T3M) Класс 1 взвешивается по рецептуре партии на прессовой линии.

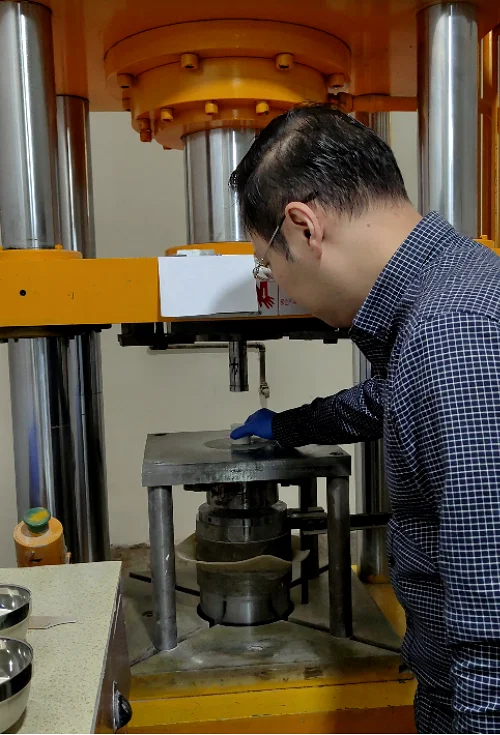

Оператор прессует керамический элемент на гидравлическом прессе HVC
02 / PROCESS

Сухое прессование

Гидравлическое сухое прессование формирует дисковый элемент с контролируемой плотностью перед спеканием.

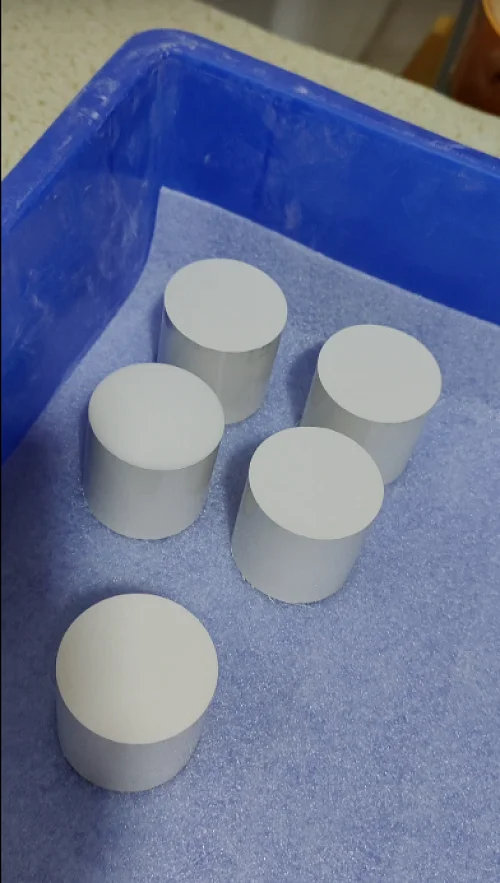

Прессованные керамические заготовки перед загрузкой в печь
03 / PROCESS

Контроль сырца

Прессованные зеленые заготовки удерживаются на защитной пене и проверяются на наличие трещин или расслоения перед обжигом в печи.

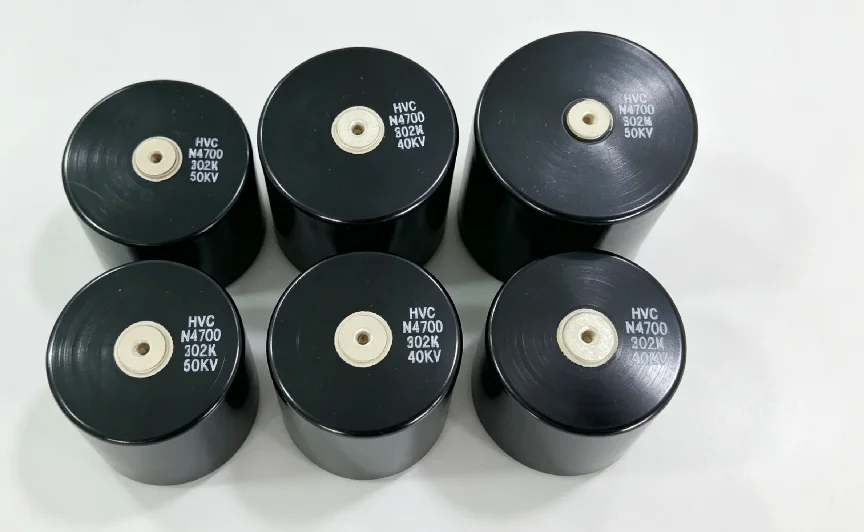

Конденсаторы HVC N4700 с винтовыми выводами и лазерной маркировкой артикулов EIA, производственная партия 40 кВ и 50 кВ
Серийные изделия — на каждом корпусе лазерная маркировка N4700 и артикула EIA

СЕРИЙНЫЕ ОБРАЗЦЫ С ЛАЗЕРНОЙ МАРКИРОВКОЙ.

Каждая готовая ручка имеет лазерную маркировку диэлектрика и полный номер детали, что позволяет проверить поставленное изделие по техническому описанию и таблице перекрестных ссылок выше. На фото: производственная партия 40 кВ–50 кВ из стандартного диапазона HVCT8G.

  • HVC N4700 302K 50 кВ3000 пФ ±10% @ 50 кВ DC
  • HVC N4700 802M 40 кВ8000 пФ ±20% @ 40 кВ DC
  • HVC N4700 502M 50 кВ5000 пФ ±20% @ 50 кВ DC
  • HVC N4700 202K 50 кВ2000 пФ ±10% @ 50 кВ DC
  • HVC N4700 302K 40 кВ3000 пФ ±10% @ 40 кВ DC
  • HVC N4700 202K 40 кВ2000 пФ ±10% @ 40 кВ DC

Чтение кода: 302K = 3000 пФ ±10% · 802M = 8000 пФ ±20% (код емкости EIA), за которым следует номинальное напряжение постоянного тока, напечатанное на корпусе.

Контроль качества / собственные испытания

ПРОВЕРЕНО ПО СПЕЦИФИКАЦИИ. КАЖДАЯ ЕДИНИЦА.

Компания HVC имеет собственную испытательную лабораторию на территории завода. Каждая партия HVCT8G измеряется на том же оборудовании, которое показано ниже: перед отгрузкой с завода значения электрической прочности, коронного разряда и изоляции проверяются по таблице спецификаций выше.

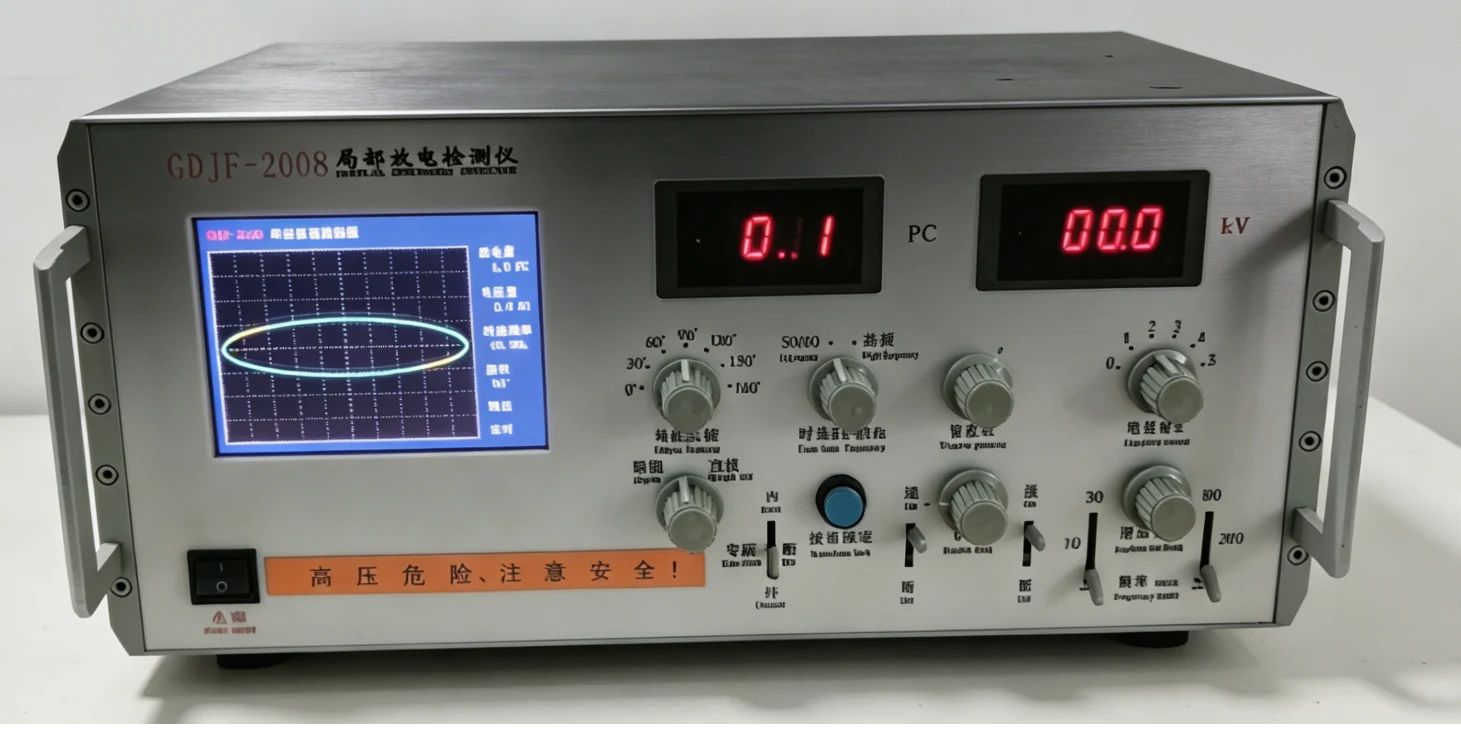

Детектор частичных разрядов GDJF-2008: показание 0,1 пКл на экране осциллографа
01 / TEST

Частичные разряды

Детектор частичных разрядов GDJF-2008 проверяет каждое устройство на коронный разряд. Экран показывает значение 0,1 пКл — значительно ниже предела коронного разряда 5 пКл, указанного в таблице спецификаций.

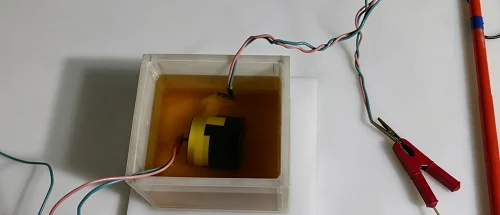

Конденсатор с винтовыми выводами в изоляционном масле для испытания электрической прочности
02 / TEST

Испытание погружением в масло

Конденсатор погружается в ванну с изолирующим маслом для испытания электрической прочности при 150% номинального напряжения, при этом ток заряда ограничен до 5 мА.

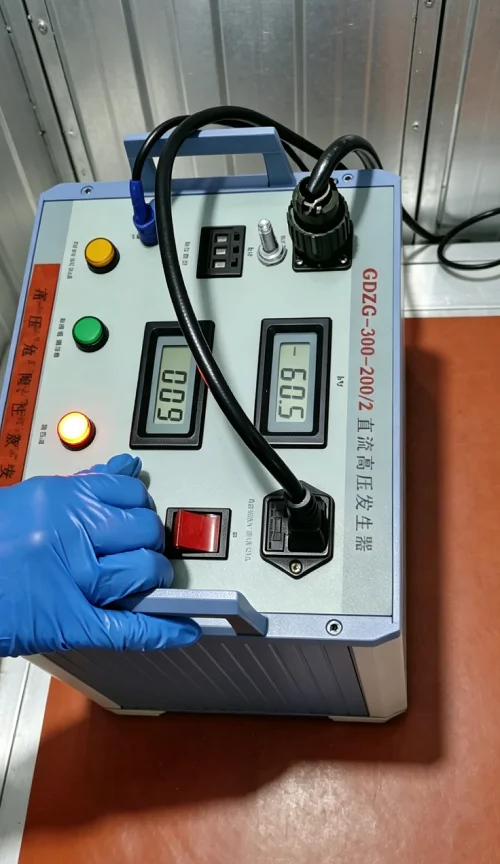

Оператор проводит испытание на электрическую прочность постоянным напряжением на установке GDZG-300, на экране −60,5 кВ
03 / TEST

Испытательное напряжение постоянного тока

Генератор постоянного тока для высоковольтных испытаний GDZG-300 подвергает каждый блок нагрузке до 150% от номинального напряжения — на экране показан тест при -60,5 кВ на производственном блоке.

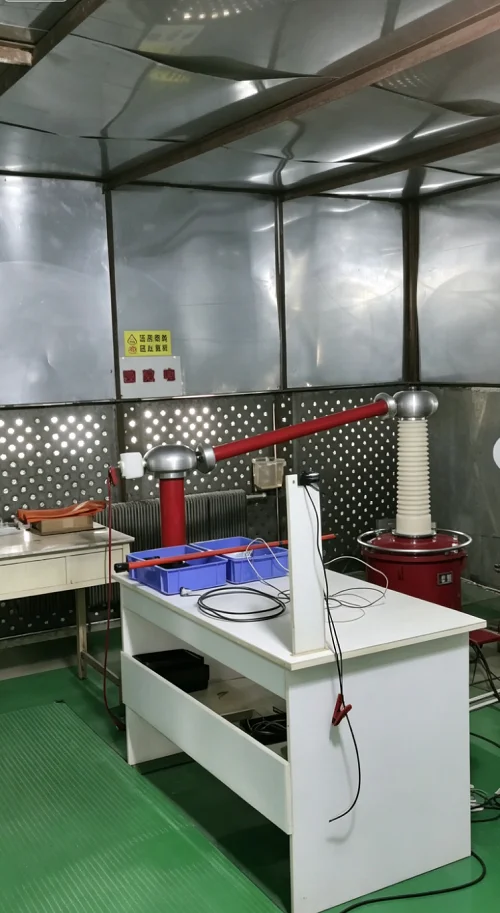

Экранированное высоковольтное испытательное помещение с коронирующим кольцом и стендом
04 / TEST

Высоковольтная испытательная лаборатория

Все измерения выполняются внутри экранированной высоковольтной клетки с башней кольцевого коронного разряда и заземляющим ковриком, что обеспечивает чистоту показаний от внешних помех.

Технические руководства и перекрёстная замена

ПОХОЖИЕ МАТЕРИАЛЫ.

2026-07-04

Высокоэнергетические конденсаторы с винтовыми выводами для лазерных боевых систем

Разработка оружия направленной энергии, в частности лазерных систем высокой мощности, представляет собой значительный рубеж в современной оборонной и аэрокосмической технологии.

Читать руководство →

2026-07-04

Низкопрофильные высоковольтные конденсаторы с винтовыми выводами для плотного монтажа

В постоянно меняющейся области проектирования электронных компонентов неустанное стремление к миниатюризации и повышению производительности привело к появлению специализированной категории пассивных..

Читать руководство →

2026-07-04

Высоковольтные конденсаторы с винтовыми выводами для импульсных систем с низким ESR

Высоковольтные керамические конденсаторы с винтовыми выводами — критически важный специализированный компонент импульсных систем питания. Их уникальные геометрические и электрические характеристики делают их незаменимыми…

Читать руководство →

2026-07-04

Конденсаторы с винтовыми выводами для драйверов GaN/SiC нового поколения лазерных переключателей

В быстро развивающейся области силовой электроники непрерывное стремление к более высокой эффективности, большей удельной мощности и превосходным тепловым характеристикам продолжает стимулировать инновации.

Читать руководство →

Техническая смета / Ответ за 6 часов

НУЖЕН ИНДИВИДУАЛЬНЫЙ КОНДЕНСАТОР С ВИНТОВЫМ ВЫВОДОМ?

Запросите напряжение, емкость, допуск, резьбу клеммы или конкретное соответствие для артикулов Vishay / Murata / TDK / AVX. Бесплатные образцы доступны для квалифицированных проектов.

Запросить техническую смету
