Общее техническое описание серии высоковольтных диодов HVD
Высоковольтные диоды серии HVD: от 4 кВ до 30 кВ, от 5 мА до 2 А. Серии 2CL7, CL для микроволновых печей, 2CL, 2CLG, HVD500 и HVR — с полными характеристиками, примечаниями по применению и габаритными размерами.

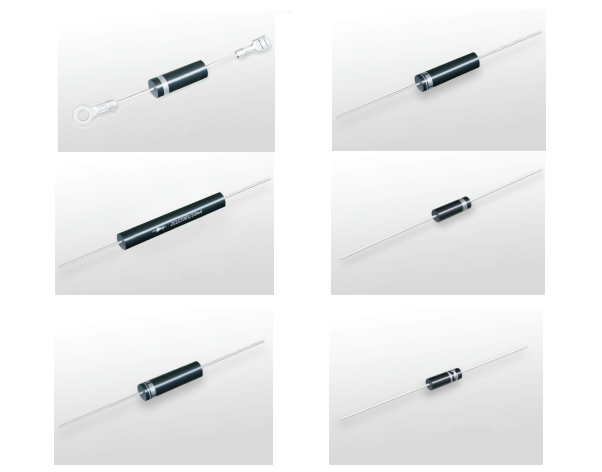

Общее техническое описание высоковольтных диодов серии HVD
Напряжение: 4–30 кВ · Ток: 5 мА – 2 А
Высоковольтные диоды серии HVD состоят из нескольких миниатюрных P-N переходов, включённых последовательно в виде слоистой модульной конструкции, рассчитанной на высокое напряжение. Изделие имеет высокое обратное пробивное напряжение, малое прямое падение напряжения, стойкость к большим токам, сверхбыстрое время восстановления и низкий ток утечки, что позволяет работать в жёстких условиях.
Технологии, применяемые в этих сериях: конструкция, рассчитанная на высокое напряжение и нагрев; специальная техника резки кристаллов; новая прогрессивная пассивация защитным лаком с высокой термостойкостью; новый компаунд для корпуса, обеспечивающий влаго- и термостойкость кремниевых сборок на международном передовом уровне.
ОСОБЕННОСТИ
1) Новый формовочный компаунд
2) Быстрое переключение, время обратного восстановления от 35 нс до 150 нс.
3) Высокая термостойкость: температура P-N перехода до 150 °C, для специальных термостойких кристаллов — до 170 °C.
4) Экологичная технология, соответствие международным стандартам. RoHS & REACH
Высоковольтные диоды серии HVD-2CL7
Применение: строчный трансформатор дисплея, генератор отрицательных ионов, высоковольтный блок питания видеокамеры, электростатическое распыление, электростатическое ворсование, высоковольтный генератор, высоковольтные испытания, малогабаритный рентгеновский аппарат, электрошокер, высокочастотная схема удвоения выпрямителя и другие высоковольтные цепи питания.
| Тип | VRRM (кВ) | IF(AV) (мА) | VFM макс. (В) | IFSM (А) | trr (нс) | Габариты (мм) |
|---|---|---|---|---|---|---|
| HVD-2CL69 | 4 | 5 | 20 | 0.5 | 80 | Φ2×3.0 |
| HVD-2CL70 | 6 | 5 | 25 | 0.5 | 80 | Φ2×4.8 |
| HVD-2CL71 | 8 | 5 | 30 | 0.5 | 80 | Φ2.5×6.5 |
| HVD-2CL72 | 10 | 5 | 35 | 0.5 | 80 | Φ3×8 |
| HVD-2CL73 | 12 | 5 | 40 | 0.5 | 80 | Φ3×8 |
| HVD-2CL74 | 14 | 5 | 43 | 0.5 | 80 | Φ2.5×6.5 |
| HVD-2CL75 | 16 | 5 | 45 | 0.5 | 80 | Φ2.5×5.5 |
| HVD-2CL77 | 20 | 5 | 50 | 0.5 | 80 | Φ3×10 |
| HVD-2CL79 | 25 | 5 | 55 | 0.5 | 80 | Φ3×10 |
| HVD-2CL82 | 30 | 5 | — | 0.5 | 80 | Φ3×12 |
Другие страницы продуктов: керамические конденсаторы
Высоковольтный диод серии HVD-CL для микроволновых печей
Применение: высоковольтный блок питания микроволновой печи, блоки питания промышленных и бытовых микроволновых установок, питание лазеров, рентген, промышленная компьютерная томография и другие высоковольтные источники питания.
| Тип | VRRM (кВ) | IF(AV) (мА) | Габариты (мм) |
|---|---|---|---|
| HVD-CL01-09 | 9 | 350 | Φ7.5×22 / Φ4.5×15 |
| HVD-CL01-12 | 12 | 350 | Φ7.5×22 / Φ4.5×15 |
| HVD-CL04-12 | 12 | 500 | Φ7.5×22 / Φ4.5×15 |
| HVD-CL04-15 | 15 | 500 | Φ7.5×22 / Φ4.5×15 |
| HVD-CL03-10 | 10 | 350 | Φ7.5×22 / Φ4.5×15 |
| HVD-CL03-15 | 15 | 500 | Φ7.5×22 / Φ4.5×15 |
| HVD-CL03-18 | 18 | 200 | Φ4.5×15 |
| HVD-CL03-20 | 20 | 200 | Φ4.5×15 |
| HVD-CL05-08 | 8 | 500 | Φ7.5×22 |
| HVD-CL05-10 | 10 | 500 | Φ7.5×22 / Φ4.5×15 |
| HVD-CL08-08 | 8 | 500 | Φ7.5×22 |
Высоковольтные диоды серии HVD-2CL (20–30 мА, 15–80 кВ, Trr: 100 нс)
Применение: высоковольтные источники питания, питание лазеров, питание неоновых ламп, электростатическое распыление, электростатическое ворсование, генератор отрицательных ионов, рентгеновский контроль, схема умножающего выпрямителя и другие выпрямительные цепи высоковольтного питания.
| Тип | VRRM (кВ) | IF(AV) (мА) | VFM макс. (В) | trr (нс) | Габариты (мм) |
|---|---|---|---|---|---|
| HVD-2CL15KV/20mA | 15 | 20 | 32 | 100 | Φ3×12 |
| HVD-2CL20KV/20mA | 20 | 20 | 35 | 100 | Φ3×12 |
| HVD-2CL25KV/20mA | 25 | 20 | 38 | 100 | Φ3×12 |
| HVD-2CL30KV/20mA | 30 | 20 | 42 | 100 | Φ3×12 |
| HVD-2CL40KV/20mA | 40 | 20 | 58 | 100 | Φ3×12 |
| HVD-2CL60KV/20mA | 60 | 20 | 82 | 100 | Φ3×12 |
| HVD-2CL80KV/20mA | 80 | 20 | 110 | 100 | Φ3×12 |
| HVD-2CL15KV/30mA | 15 | 30 | 32 | 100 | Φ4.5×15 |
| HVD-2CL20KV/30mA | 20 | 30 | 35 | 100 | Φ4.5×15 |
| HVD-2CL30KV/30mA | 30 | 30 | 42 | 100 | Φ4.5×15 |
| HVD-2CL40KV/30mA | 40 | 30 | 55 | 100 | Φ4.5×15 |
| HVD-2CL60KV/30mA | 60 | 30 | 80 | 100 | Φ4.5×15 |
| HVD-2CL80KV/30mA | 80 | 30 | 105 | 100 | Φ4.5×15 |
Высоковольтные диоды серии HVD-2CL (50 мА, 8–80 кВ, Trr: 100 нс)
Применение: электростатическое осаждение, электростатическое распыление, электростатическое ворсование, генератор отрицательных ионов, высоковольтный генератор, медицинский рентгеновский контроль, питание лазеров, высоковольтные испытания, высокочастотная схема умножения напряжения и другие выпрямительные цепи высоковольтного питания.
| Тип | VRRM (кВ) | IF(AV) (мА) | VFM макс. (В) | trr (нс) | Габариты (мм) |
|---|---|---|---|---|---|
| HVD-2CL0508 | 8 | 50 | 16 | 100 | Φ4.5×15 |
| HVD-2CL0510 | 10 | 50 | 20 | 100 | Φ4.5×15 |
| HVD-2CL0512 | 12 | 50 | 22 | 100 | Φ4.5×15 |
| HVD-2CL0515 | 15 | 50 | 30 | 100 | Φ4.5×15 |
| HVD-2CL0518 | 18 | 50 | 45 | 100 | Φ4.5×15 |
| HVD-2CL0520 | 20 | 50 | 60 | 100 | Φ4.5×15 |
| HVD-2CL0530 | 30 | 50 | — | 100 | Φ8×40 |
| HVD-2CL0540 | 40 | 50 | — | 100 | Φ8×60 |
| HVD-2CL0560 | 60 | 50 | — | 100 | Φ8×80 |
| HVD-2CLG0508 | 8 | 50 | 22 | 100 | Φ4.5×15 |
| HVD-2CLG0510 | 10 | 50 | 26 | 100 | Φ4.5×15 |
| HVD-2CLG0512 | 12 | 50 | 30 | 100 | Φ4.5×15 |
| HVD-2CLG0515 | 15 | 50 | 35 | 100 | Φ4.5×15 |
| HVD-2CLG0518 | 18 | 50 | — | 100 | Φ4.5×15 |
| HVD-2CLG0520 | 20 | 50 | 62 | 100 | Φ4.5×15 |
| HVD-2CLG0530 | 30 | 50 | — | 100 | Φ8×40 |
| HVD-2CLG0550 | 50 | 50 | — | 100 | Φ8×60 |
| HVD-2CLG0580 | 80 | 50 | 115 | 100 | Φ8×80 |
Высоковольтные диоды серий HVD-2CL/2CLG (100 мА, 6–80 кВ, Trr: 100 нс, 10–100 кГц)
Применение: электростатическое осаждение, электростатическое распыление, электростатическое ворсование, генератор отрицательных ионов, высоковольтный генератор, медицинский рентгеновский контроль, питание лазеров, высоковольтные испытания, высокочастотная схема умножения напряжения и другие выпрямительные цепи высоковольтного питания.
| Тип | VRRM (кВ) | IF(AV) (мА) | VFM макс. (В) | trr (нс) | Габариты (мм) |
|---|---|---|---|---|---|
| HVD-2CL1004 | 4 | 100 | — | 100 | Φ2.5×6.5 |
| HVD-2CL1008 / HVD-2CL2F | 8 | 100 | 35 | 100 | Φ4.5×15 |
| HVD-2CL1010 / HVD-2CL2G | 10 | 100 | 52 | 100 | Φ4.5×15 |
| HVD-2CL1012 / HVD-2CL2H | 12 | 100 | 65 | 100 | Φ4.5×15 |
| HVD-2CL1015 / HVD-2CL2J | 15 | 100 | — | 100 | Φ4.5×15 |
| HVD-2CL10-30 | 30 | 100 | — | 100 | Φ8×40 |
| HVD-2CL10-40 | 40 | 100 | — | 100 | Φ8×60 |
| HVD-2CL10-60 | 60 | 100 | — | 100 | Φ8×60 |
| HVD-2CL1008 / HVD-2CL2FF | 8 | 100 | 22 | 100 | Φ4.5×15 |
| HVD-2CL1010 / HVD-2CL2FG | 10 | 100 | 26 | 100 | Φ4.5×15 |
| HVD-2CL1012 / HVD-2CL2FH | 12 | 100 | 35 | 100 | Φ4.5×15 |
| HVD-2CLG10-15 / HVD-2CL2FL | 15 | 100 | 45 | 100 | Φ4.5×15 |
| HVD-2CLG10-20 / HVD-2CL2FM | 20 | 100 | 50 | 100 | Φ4.5×15 |
| HVD-2CLG10-30 / HVD-2CL2FP | 30 | 100 | 65 | 100 | Φ8×40 |
| HVD-2CLG10-35 / HVD-2CL2FR | 35 | 100 | — | 100 | Φ8×40 |
| HVD-2CLG10-45 | 45 | 100 | 95 | 100 | Φ8×60 |
| HVD-2CLG10-60 | 60 | 100 | — | 100 | Φ8×60 |
| HVD-2CLG10-80 | 80 | 100 | 125 | 100 | Φ8×80 |
Высоковольтные диоды серий HVD-2CL/2CLG (200 мА, 8–18 кВ, Trr: 60–100 нс, 10–100 кГц)
Применение: электростатическое осаждение, электростатическое распыление, электростатическое ворсование, генератор отрицательных ионов, высоковольтный генератор, медицинский рентгеновский контроль, питание лазеров, высоковольтные испытания, высокочастотная схема умножения напряжения и другие выпрямительные цепи высоковольтного питания.
| Тип | VRRM (кВ) | IF(AV) (мА) | VFM макс. (В) | IFSM (А) | trr (нс) | Габариты (мм) |
|---|---|---|---|---|---|---|
| HVD-2CL20-04 | 4 | 200 | 7 | 20 | 100 | Φ4.5×15 / Φ7.5×22 |
| HVD-2CL20-08 | 8 | 200 | 9 | 20 | 100 | Φ4.5×15 / Φ7.5×22 |
| HVD-2CL20-10 | 10 | 200 | — | 20 | 100 | Φ4.5×15 / Φ7.5×22 |
| HVD-2CL20-12 | 12 | 200 | 32 | 20 | 100 | Φ4.5×15 / Φ7.5×22 |
| HVD-2CL20-15 | 15 | 200 | 50 | 20 | 100 | Φ4.5×15 / Φ7.5×22 |
| HVD-2CL20-30 | 30 | 200 | 62 | 20 | 100 | Φ8×40 |
| HVD-2CL20-40 | 40 | 200 | — | 20 | 100 | Φ8×60 |
| HVD-2CL20-60 | 60 | 200 | — | 20 | 100 | Φ8×80 |
| HVD-2CL20-06T | 6 | 200 | 22 | 20 | 80 | Φ4.5×15 / Φ7.5×22 |
| HVD-2CL20-08T | 8 | 200 | 26 | 20 | 80 | Φ4.5×15 / Φ7.5×22 |
| HVD-2CL20-10T | 10 | 200 | — | 20 | 80 | Φ4.5×15 / Φ7.5×22 |
| HVD-2CL20-12T | 12 | 200 | — | 20 | 80 | Φ4.5×15 / Φ7.5×22 |
| HVD-2CL20-15T | 15 | 200 | 35 | 20 | 80 | Φ4.5×15 / Φ7.5×22 |
| HVD-2CL20-18T | 18 | 200 | 65 | 20 | 80 | Φ4.5×15 / Φ7.5×22 |
| HVD-2CL20-40T | 40 | 200 | 92 | 20 | 80 | Φ8×60 |
| HVD-2CL20-60T | 60 | 200 | — | 20 | 80 | Φ8×80 |
| HVD-2CL20-80T | 80 | 200 | 120 | 20 | 80 | Φ8×80 |
Высоковольтные диоды серий HVD/HVDG (15–80 кВ, 500 мА, 100 нс)
Применение: высоковольтные источники питания, питание лазеров, питание неоновых ламп, электростатическое распыление, электростатическое ворсование, генератор отрицательных ионов, рентгеновский контроль, схема умножающего выпрямителя и другие высоковольтные цепи питания.
| Тип | VRRM (кВ) | IF(AV) (мА) | VFM макс. (В) | IFSM (А) | trr (нс) | Габариты (мм) |
|---|---|---|---|---|---|---|
| HVD500-8 | 8 | 500 | 24 | 25 | 40~60 | Φ4.5×15 / Φ7.5×22 |
| HVD500-10 | 10 | 500 | 36 | 20 | 100 | Φ4.5×15 / Φ7.5×22 |
| HVD500-15 | 15 | 500 | 48 | 20 | 50~60 | Φ4.5×15 / Φ7.5×22 |
| HVD500-25 | 25 | 500 | — | 15 | 100 | Φ8×50 / Φ8×60 |
| HVD500-35 | 35 | 500 | — | 15 | 100 | Φ8×40 / Φ8×60 |
| HVD500-50 | 50 | 500 | — | 15 | 100 | Φ8×80 |
| HVDG500-8 | 8 | 500 | 20 | — | — | Φ7.5×22 |
| HVDG500-15 | 15 | 500 | 27 | — | — | Φ4.5×15 / Φ7.5×22 |
| HVDG500-16 | 16 | 500 | — | — | — | Φ4.5×15 / Φ7.5×22 |
| HVDG500-30 | 30 | 500 | 55 | — | — | Φ8×50 / Φ8×60 |
| HVDG500-60 | 60 | 500 | 80 | — | — | Φ8×40 |
| HVDG500-80 | 80 | 500 | 105 | — | — | Φ8×80 |
Высоковольтные диоды серии HVR (2–15 кВ, 1,5–2 А, 70–150 нс)
Применение: высоковольтные источники питания, питание лазеров, питание неоновых ламп, электростатическое распыление, электростатическое ворсование, генератор отрицательных ионов, рентгеновский контроль, схема умножающего выпрямителя и другие высоковольтные цепи питания.
| Тип | VRRM (кВ) | IF(AV) (А) | VFM макс. (В) | IFSM (А) | trr (нс) | Габариты (мм) |
|---|---|---|---|---|---|---|
| HVD-HVRM2 / HVD-HVRW2 | 2 / 2 | 2.0 / 2.0 | 2.2 / 3.0 | 120 / 100 | — / 150 | Φ5×9 / Φ8×8×8 |
| HVD-HVRM3 / HVD-HVRW3 | 3 / 3 | 2.0 / 2.0 | 3.0 / 3.2 | 120 / 100 | — / 150 | Φ8×8×8 |
| HVD-HVRM4 / HVD-HVRW4 | 4 / 4 | 2.0 / 2.0 | 3.5 / 3.9 | 120 / 100 | — / 150 | Φ8×8×8 |
| HVD-HVRM5 / HVD-HVRW5 | 5 / 5 | 2.0 / 2.0 | 4.0 / 5.6 | 120 / 100 | — / 70 | Φ8×8×8 |
| HVD-HVRM6 / HVD-HVRW6 | 6 / 6 | 2.0 / 2.0 | 4.3 / 5.8 | 100 / 80 | — / 70 | Φ8×8×8 |
| HVD-HVRM7 / HVD-HVRW7 | 7 / 7 | 2.0 / 2.0 | 5.9 / 7.6 | 100 / 80 | — / 70 | Φ8×8×8 |
| HVD-HVRM8 / HVD-HVRW8 | 8 / 8 | 2.0 / 2.0 | 6.2 / 7.9 | 100 / 80 | — / 70 | Φ8×8×8 |
| HVD-HVRM10 / HVD-HVRW10 | 10 / 10 | 1.5 / 1.5 | 8.9 / 10.5 | 80 / 60 | — / 70 | Φ8×50 |
| HVD-HVRM12 / HVD-HVRW12 | 12 / 12 | 1.5 / 1.5 | 11.2 / 13.5 | 80 / 60 | — / 70 | Φ8×60 |
| HVD-HVRM15 / HVD-HVRW15 | 15 / 15 | 1.5 / 1.5 | 13.6 / 16.2 | 80 / 60 | — / 70 | Φ8×80 |
