Пример из практики / 2026-09-10

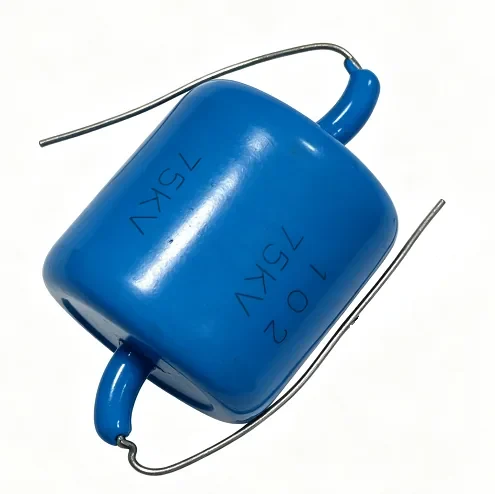

Керамический дисковый конденсатор 75 кВ 1000 пФ на заказ
Керамический дисковый конденсатор с аксиальными выводами, изготовленный под требование одного заказчика: 75 кВ DC, 1000 пФ. Выдерживаемое напряжение подтверждено на уровне 80 кВ DC, измеренное пробивное — до 93 кВ DC. Два согласованных керамических диска соединены последовательно в одном корпусе диаметром 35,57 мм × высотой 36,11 мм. Это изделие класса 70 кВ, изготавливаемое по запросу: оно не входит в 188 стандартных дисковых позиций HVC и поставляется только по согласованной спецификации.
Подтверждённые характеристики
Все приведённые ниже значения получены на готовом изделии, а не взяты из проектных данных. Размеры сняты штангенциркулем; значения выдерживаемого и пробивного напряжения взяты из электрического протокола испытаний этого изделия.
Номинальное напряжение
75 кВ DC
Испытание на выдерживаемое напряжение
80 кВ DC
Измеренное пробивное напряжение
93 кВ DC
Ёмкость
1000 пФ

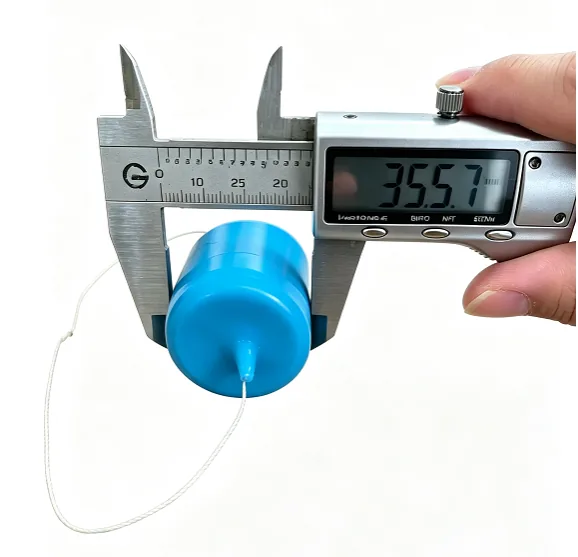

Диаметр корпуса
35,57 мм

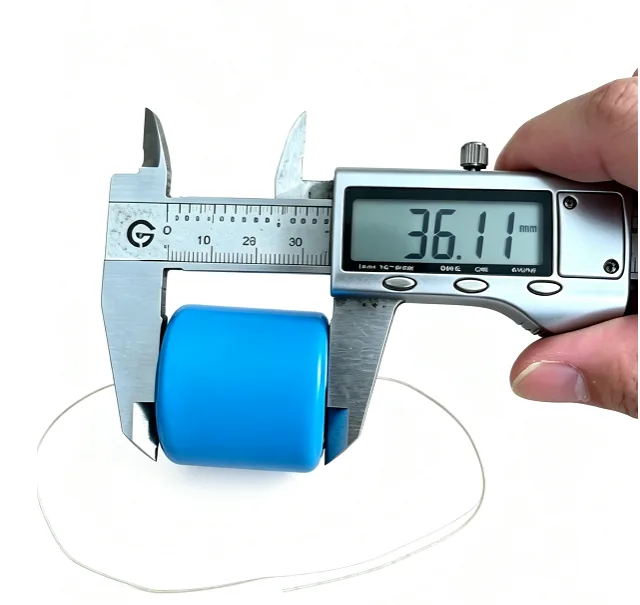

Высота корпуса
36,11 мм
Наличие: это изделие класса 70 кВ, изготавливаемое по запросу, а не каталожная позиция. Оно не входит в 188 стандартных дисковых позиций и производится только по утверждённой спецификации.
Документально подтверждено на готовом изделии
Фотографии и измерения готового изделия штангенциркулем. Те же изображения были переданы заказчику вместе с поставкой.
Как 75 кВ умещаются в корпусе 35,57 мм
В стандартном семействе дисковых конденсаторов HVC с радиальными выводами практический предел — 50 кВ DC. Выше этой точки ограничивающим фактором становится не ёмкость, а выдерживаемое напряжение: нагрузка на одиночный керамический диск и концентрация поля на его краях растут быстрее, чем можно наращивать корпус.
В этом изделии задача решена последовательной двухдисковой конструкцией. Два согласованных керамических диска соединены последовательно внутри одного корпуса. Поскольку диски включены последовательно, приложенное напряжение делится между ними, а не прикладывается к одному элементу, поэтому каждый диск несёт примерно половину общей нагрузки. Именно это позволяет получить 75 кВ DC номинал в корпусе диаметром всего 35,57 мм.
Последовательная конструкция для HVC не нова — тот же принцип двух кристаллов используется во всём диапазоне конденсатор с винтовыми выводамиов с винтовыми выводами, где он позволяет довести номиналы до 150 кВ. Необычно здесь то, что принцип применён внутри компактного аксиального дискового корпуса при 1000 пФ. В этом изделии использован аксиальный формат выводов — выводы выходят вдоль оси корпуса, а не радиально, как во всём стандартном каталоге.
Протокол испытаний
| Параметр | Значение | Как определено |
|---|---|---|
| Номинальное напряжение (DC) | 75 кВ | Проектный номинал для этого изделия |
| Испытание на выдерживаемое напряжение | 80 кВ DC — пройдено | Приложено к готовому изделию |
| Пробивное напряжение | до 93 кВ DC | Измерено на готовом изделии |
| Ёмкость | 1000 пФ | Номинал |
| Диаметр корпуса | 35,57 мм | Измерение штангенциркулем, готовое изделие |
| Высота корпуса | 36,11 мм | Измерение штангенциркулем, готовое изделие |
| Формат выводов | Аксиальный | Выводы выходят вдоль оси корпуса |
| Наличие | Только по запросу | Не входит в 188 стандартных позиций |
Условия и продолжительность испытаний, а также прослеживаемый протокол предоставляются квалифицированным заказчикам по запросу. Свяжитесь с инженерным отделом, указав целевую спецификацию.
Стандартный каталог и это изделие
| Параметр | Стандартный дисковый ряд — 188 позиций | Изделие 75 кВ 1000 пФ на заказ |
|---|---|---|
| Номинальное напряжение (DC) | 1 кВ – 50 кВ | 75 кВ |
| Конструкция | Одиночный керамический диск | Два керамических диска последовательно, один корпус |
| Ёмкость | 10 пФ – 33 000 пФ | 1000 пФ |
| Формат выводов | Радиальные (гнутые или прямые) | Аксиальный |
| Наличие | 188 стандартных позиций | По запросу — требуется рассмотрение спецификации |
Часто задаваемые вопросы
Может ли HVC поставлять керамические дисковые конденсаторы выше 50 кВ DC?
Да. 50 кВ DC — это потолок стандартного каталога дисковых конденсаторов с радиальными выводами. Выше этого напряжения изделия изготавливаются по запросу с использованием последовательной двухдисковой конструкции. Изделие, описанное на этой странице, имеет номинал 75 кВ DC при 1000 пФ, прошло испытание на выдерживаемое напряжение 80 кВ DC, а измеренное пробивное напряжение составило до 93 кВ DC.
Входит ли дисковый конденсатор 75 кВ 1000 пФ в число стандартных позиций?
Нет. Он не входит в 188 стандартных дисковых позиций HVC и не может быть заказан со склада. Это изделие индивидуального производства, выпускаемое только после рассмотрения целевой спецификации инженерным отделом.
Как керамический дисковый конденсатор достигает 75 кВ DC?
Два согласованных керамических диска соединены последовательно внутри одного корпуса. Поскольку диски включены последовательно, приложенное напряжение делится между ними, а не нагружает один элемент, поэтому каждый диск несёт примерно половину общей нагрузки. Именно это делает возможным номинал 75 кВ DC в корпусе диаметром 35,57 мм и высотой 36,11 мм.
Каковы точные размеры этого изделия?
Диаметр корпуса 35,57 мм и общая высота 36,11 мм — оба размера измерены штангенциркулем на готовом изделии. Изделие выполнено в аксиальном формате выводов; выводы выходят вдоль оси корпуса.
Можно ли адаптировать эту конструкцию под другие напряжения или ёмкости?
Да. Последовательная двухдисковая конструкция применяется по запросу для других сочетаний напряжения и ёмкости, а тот же принцип используется в диапазоне конденсатор с винтовыми выводамиов HVC с винтовыми выводами до 150 кВ. Пришлите целевую спецификацию, и инженерный отдел подтвердит выполнимость.
